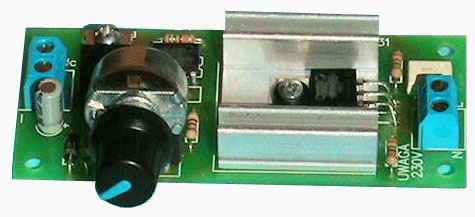

REGULATOR MOCY: zasada pracy
Regulator mocy pozwala płynnie sterować mocą elementu grzejnego. Sterowanie odbywa się ręcznie przy pomocy potencjometru.
Zakres sterowania od 0,5% do 99,5% dla mocy znamionowej obciążenia np. grzałki. 800W (opcja do 80kW).
Napięcie zasilania CRM jest galwanicznie odizolowanie od napięcia sterowanego 230Vac Przy braku zasilania obwód wyjściowy 230Vac jest trwale rozłączony.
Prąd obciążenia (230Vac) jest załączany i wyłączany zawsze w zerze wg. algorytmu grupowego. Dzięki temu sterowanie odbywa się bez generacji zakłóceń.

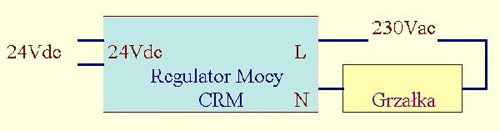

Regulator mocy CRM: typowy schemat instalacji

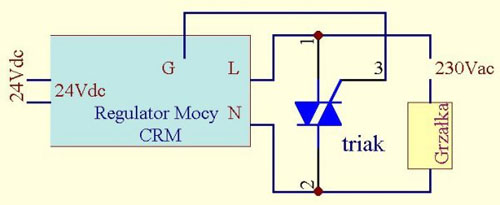

Regulator mocy CRM-t: zalecany schemat połączeń z zewnętrznym triakiem

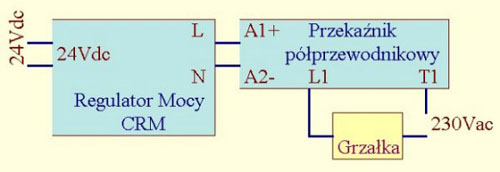

Regulator mocy CRM-p: zalecany schemat połączeń z przekaźnikiem półprzewodnikowym

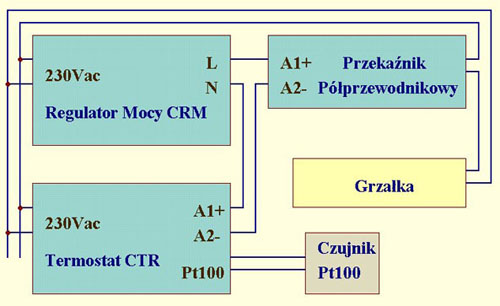

Regulator mocy CRM i termostat CTR (lub regulator temperatury) z przekaźnikiem półprzewodnikowym:
przykład współpracy.
Regulator temperatury czuwa nad obiektem poprzez pomiar jego temperatury i sterowanie grzałkami. Dodatkowo dogrzewanie obiektu przez grzałkę 2 może być ręcznie modyfikowane przez regulator mocy.
REGULATOR MOCY - dane techniczne
Zasilanie wejścia: 24Vdc (+-20%) albo 230Vac
Pobór prądu: zasilamia maksymalnie 50mA/24Vdc, albo 10mA/230Vac
Maksymalne średnie obciążenie: 800W/230Vac (opcja do 80kW/230Vac)
Maksymalne chwilowe obciążenie: 1300W/230Vac (opcja do 120kW/230Vac) dla t<1min
Sterowanie: półprzewodnikowe potencjometrem, załączanie i wyłączanie w zerze sieci 230Vac
Zakres regulacji: od 0,5% do 99,5% mocy nominalnej obciążenia
Wymiary płytki: 86*38mm dla wersji z zasilaniem 24Vdc albo 88*48mm dla wersji 230Vac
Montaż: 4 wkręty M3, rozstaw otworów 78*30mm /24Vdc albo 80*37mm /230Vac
|
|
