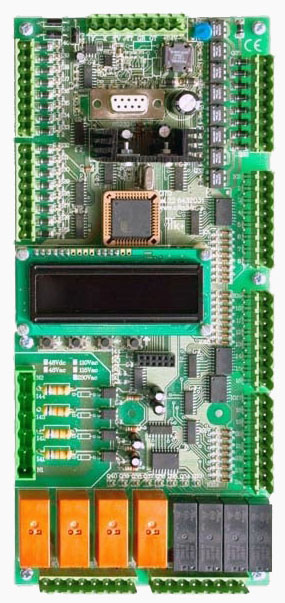

Sterownik dźwigowy Πk+

sterownik dźwigowy

Dzięki przemyślanej konstrukcji oraz wieloletniemu doświadczeniu producenta udało się zbudować bardzo nowoczesny sterownik o szczególnych wymiarach: 107mm * 240mm.
Sterownik dźwigowy Πk+ jest ergonomiczny i jednocześnie na tyle wąski, że mieści się nawet w ościeżnicy drzwi. Niewielkie wymiary - bez utraty funkcjonalności - nie ograniczają zastosowań w różnorodnych sterowaniach wind. W połączeniu z bogatym wyposażeniem pozwalają na budowę wygodnych aplikacji również tam, gdzie przestrzeń jest luksusem.

Sterownik dźwigowy Πk+ poddano badaniu typu i stwierdzono zgodność z wymaganiami PN-EN 81-20:2014-10, PN-EN 81-50:2014-10.

Nowoczesność Πk+ to niezawodne zarządzanie dźwigami osobowymi oraz spełnienie powszechnych wśród dźwigowców pragnień zmniejszenia pracochłonności i kosztów budowy sterowań.
Zintegrowane na jednej płytce Πk+ rozwiązania np.:

  • certyfikowany układ do bezpośredniego monitorowania układu bezpieczeństwa,
  • półprzewodnikowe oraz mechaniczne przekaźniki,
  • interfejsy szeregowe np. do kontroli kabiny lub piętrowskazywaczy,
  • przyciski jazd testujących

ograniczają połączenia kablami, sprzyjają dobrze pojętej prostocie i zwiększają niezawodność sterowania dźwigami.

Oferujemy całkowicie oprogramowany, gotowy do pracy sterownik dźwigowy Πk+ oraz (na życzenie) odpowiednio dostosowane schematy sterownia.
Dodatkową i unikatową cechą sterownika dla wind typu Πk+ jest możliwość - przy pomocy darmowych narzędzi oferowanych przez nasza firmę - napisania, przetestowania oraz później aplikacji własnego programu sterowania windą, ściśle powiązanego z preferencjami projektanta sterowania lub użytkownika dźwigu.

Sterownik dla wind Πk+ jest montowany i testowany na skomputeryzowanej linii produkcyjnej SMD.
Posiada certyfikat badania typu wydany przez UDT-CERT.

sterownik dźwigowy

Charakterystyczne cechy

  • sterowanie praktycznie każdym rodzajem windy (do 24 przystanków przy zbiorczości dwukierunkowej),
  • transmisja informacji z kabiną dwuprzewodową magistralą - bez skrętek i ekranów,
  • szeregowe sterowanie jednym przewodem piętrowskazywaczami oraz układem głośnomówiącym,
  • bezpośrednie połączenie z obwodem bezpieczeństwa 48Vdc/ac...230Vac,
  • czas astronomiczny z kalendarzem, możliwość uzależnienia pracy windy od daty, dnia lub godziny,
  • nieulotna rejestracja awarii dźwigu z opisem słownym, miejscem, datą i czasem wystąpienia usterki,
  • zamknięcie drzwi, kasowanie wezwań, praca/jazda rewizyjna zadawane przyciskami sterownika,
  • kontrola temperatury wciągarki,
  • pełna diagnostyka stanów wejść/wyjść sterownika oraz kabiny diodami LED i wyświetlaczem OLED,
  • parametryzowanie, wizualizacja, podgląd awarii, reset również on-line (poprzez GSM),
  • blokada hasłem,
  • całkowita odporność wyjść i wejść półprzewodnikowych na zwarcia, przepięcia oraz odwrotną polaryzację.

Ekspander kabinowy CEK1


Jest to niewielka płytka elektroniczna pracująca pod kontrolą 32-bitowego mikroprocesora ARM, którą montuje się w kabinie dźwigu. Ma zadanie zebrać sygnały od urządzeń związanych z kabiną, przetransmitować je magistralą szeregową CitoBus do sterownika, a następnie odebrać tą samą drogą informacje zwrotne i wysterować odpowiednio aparaty na kabinie.
Do realizacji tych celów ekspander posiada:

  • zaciski dżwigowego interfejsu szeregowego CitoBus,
  • wejścia półprzewodnikowe ogólnego zastosowania,
  • wejścia/wyjścia półprzewodnikowe przeznaczone zwykle do obsługi przycisków w kabinie,
  • przekaźniki mechaniczne o obciążalności 3A/230V każdy.
