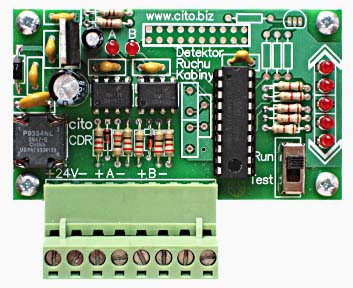

Detektor Ruchu Kabiny CDR

dekoder ruchu kabiny

CDR jest przeznaczony do wyświetlania informacji o kierunku ruchu i prędkości kabiny. W przypadku dźwigów bez maszynowni tego typu urządzenie jest niezbędne, aby spełnić wymagania nowych norm zharmonizowanych z dyrektywą 2014/33/UE.

Aplikacja Detektora Ruchu Kabiny jest znacznie tańsza i wygodniejsza od kamery z monitorem, a w odróżnieniu od stosowanych czasem magnesików na kole ciernym i impulsatora wskazuje również wymagany przez normę kierunek ruchu kabiny.

Urządzenie posiada niewielkie wymiary i jest bardzo oszczędne energetycznie. Nie ma żadnych ograniczeń związanych z prędkością dźwigu. Działa na zasadzie analizy i wizualizacji informacji wysyłanych przez falownik, dlatego nie wymaga montażu dodatkowych czujników lub kamery.

Czytelne informacje z CDR-a są szczególnie istotne dla konserwatora w przypadku awaryjnego przemieszczania kabiny, gdy winda nie działa wskutek braku prądu elektrycznego lub innej usterki. Przy braku zasilania dźwigu układ pracuje, jeśli przynajmniej CDR, falownik i enkoder będą zasilone awaryjnie.

Parametry techniczne

Zasilanie: 24Vdc (8 - 30Vdc)

Pobór prądu zasilania: maksymalnie 20mA

Rodzaj wejść: prądowe 20mA z optoizolacją

Częstotliwość graniczna wejść: 200kHz

Progi komparacji prędkości: 3,125%, 12,5%, 50% Vmax

Montaż: 4 * M3, rozstaw otworów 72*39mm

Wymiary płytki: 80*46mm
