Termostat CTM

termostat

Urządzenie posiada niewielkie wymiary, prostą elektroniczną konstrukcję i atrakcyjną cenę.


Zasada pracy:

  • regulacja temperatury wg. algorytmu on/off ze stałą histerezą ok. 1-2°C
  • temperatura zadana ustawiana zewnętrznym osiowym potencjometrem (jeden obrót)
  • zakres temperatury zadanej od ok. 50°C do ok. 250°C - 260°C (lub inny wg. zamówienia klienta)
  • urządzenie posiada dwie serwisowe diody LED:
    • czerwona świeci, gdy czujnik PT100 jest uszkodzony (zwarcie albo przerwa), w tym przypadku wyjście urządzenia pozostanie niezałączone,
    • zielona świeci, jeśli wyjście urządzenia jest załączone.
  • termostat dostarczany jest zwykle z przekaźnikiem półprzewodnikowym 40A

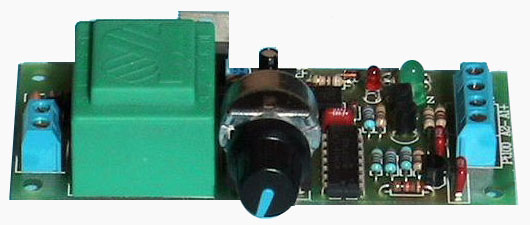

Budowa mechaniczna

  • płytka drukowana o wymiarach 95 * 43mm i czterema otworami mocującymi o rozstawie 68 * 35mm
  • na płytce są trzy kostki zaciskowe:
    • zasilająca termostat dla napięcia 230Vac lub opcjonalnie innego np. 24Vdc,
    • wejściowa dla czujnika temperatury typu Pt100,
    • wyjściowa do podłączenia przekaźnika półprzewodnikowego A1+, A2-, który na zamówienie jest w komplecie z płytką termostatu.

Montaż

Do listew zaciskowych termostatu należy podłączyć sygnały zgodnie z opisem. Uwaga: w przypadku potrzeby do wyjścia A1+, A2- urządzenia można podłączyć dwa przekaźniki półprzewodnikowe w sposób szeregowy lub cztery w sposób szeregowo-równoległy.
Po ustawieniu potencjometrem temperatury zadanej termostat jest gotowy do pracy.

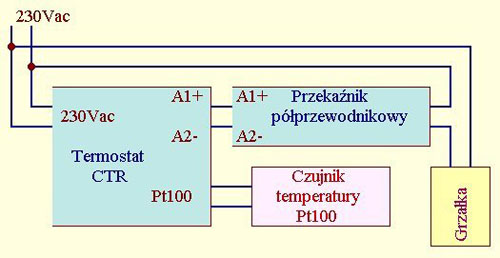

Rysunek: zalecany schemat połączeń

termostat

Dane techniczne

Zasilanie: 230Vac (inne np. 24Vac/dc na zamówienie)

Maksymalne obciążenie: w zależności od dołączonego przekaźnika półprzewodnikowego 25A do 120A

Sposób regulacji temperatury: on/off z histerezą

Rodzaj sterowania: półprzewodnikowe

Wymiary płytki termostatu: 95*43mm

Rozstaw otworów mocujących termostat: 4*M3: 68 * 35mm
