Piętrowskazywacz szeregowy CPS-h

piętrowskazywacz

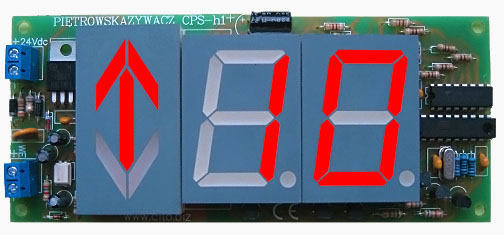

Piętrowskazywacze CPS-h w ciekawej, eleganckiej formie wizualizują pracę dźwigu. Położenie kabiny jest wyświetlane na 1.5 calowych czerwonych (opcja - zielonych) cyfrach, a jej ruch na unikatowych „płynących” strzałkach. Można wyświetlać znaki specjalne np. o awariach dźwigu.

Inwestor ma możliwość wyboru:

  • CPS-h2 (jedna cyfra piętrowskazywacza z modulowaną strzałką),
  • CPS-h3 (dwie cyfry piętrowskazywacza z modulowaną strzałką).

Wszystkie wyświetlacze dźwigowe CPS montowane w kabinie i na przystankach steruje się tylko jednym typowym wyjściem sterownika - magistrale szeregowe. Dzięki temu przy montażu można zaoszczędzić sporo robocizny oraz znacznie ograniczyć ( w zależności od dźwigu o ok. 10 ) ilość przewodów w kablu zwisowym oraz ( również o ok. 10 ) ciągnionych szybem do przystanków. Uwzględniając cenę naszego piętrowskazywacza ze strzałką oznacza to wymierne korzyści finansowe.
Kolejną cechą wyróżniającą piętrowskazywacz szeregowy jest minimalny pobór prądu przez wejście sterujące - wynosi on średnio ok. 3mA. Bez obaw o przeciążenie można łączyć wiele CPSów bezpośrednio z wyjściem sterownika.

Wymiary CPS-h są tak dobrane aby umożliwić montaż w "poziomych" puszkach po starszych piętrowskazywaczach. Firma nasza produkuje również inną wersję piętrowskazywacza szeregowego - CPS-v. Zachowano w niej identyczny, elegancki sposób sterowania i wyświetlania informacji. Wersje różnią się wymiarami. CPS-v umożliwia łatwy montaż w ościeżnicy.

Do kaset wezwań na przystankach proponujemy zastosować piętrowskazywacze szeregowe typu CPP.

Produkujemy też uniwersalne piętrowskazywacze typu CNL.

Uwaga: Przy pomocy enkodera CEP możliwa jest współpraca piętrowskazywaczy szeregowych z dowolnym sterowaniem równoległym.

Opis wyprowadzeń

Przy listwie zaciskowej (pod przewody max 1,5mm2) znajdują się następujące oznaczenia:

  • +24V-    zasilanie urządzenia napięciem 24Vdc oraz masa
  • +WE-    sterowanie

Jeśli piętrowskazywacz sterowany jest z „plusa” sterowanie łączymy z +WE, a WE- z masą, gdy sterujemy minusem, przewód łączymy z -WE, a WE+ z zasilaniem +24Vdc.

Uruchomienie aparatu

Po dołączeniu zasilania i przewodu sterującego do listwy zaciskowej piętrowskazywacz CPS-h jest gotowy do pracy. W przypadku współpracy ze sterownikiem Πk+ wejścia -WE piętrowskazywaczy łączy się z wyjściem Q25 sterownika, natomiast w aplikacji ze sterownikiem CSD4 wejścia WE+ piętrowskazywaczy łączy się z wyjściem Q40 sterownika.

Należy unikać prowadzenia przewodu sterującego w sąsiedztwie przewodów mocy. W kablu zwisowym pożądane jest oddzielenie przewodu sterującego od pozostałych przewodem masy. Ekranowanie nie jest konieczne.

Parametry techniczne

Zasilanie: 24Vdc (+-25%)/0,1A

Pobór prądu przez wejście: ok.3mA

Wysokość cyfry/strzałki: 39mm/46mm

Ilość przystanków: maks –9 ... 99, typ. –2 ... 15, dodatkowo znaki specjalne

Mocowanie: 4 wkręty M3 (rozstaw otworów 139*56mm)

Wymiary aparatu: 147*64*15mm
