Piętrowskazywacz szeregowy CPP

piętrowskazywacz

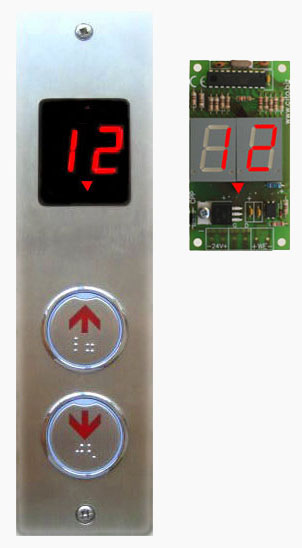

Piętrowskazywacz CPP w kasecie wezwań klienta, obok oryginalna płytka CPP


Wyświetlacz dźwigowy CPP położenie kabiny pokazuje na czerwonych, 7-segmentowych wyświetlaczach typu LED o wysokości cyfry 20mm, a ruch na czerwonych trójkątnych diodach LED o boku 4,8mm. Tej wielkości aparat jest typowo przeznaczony do zabudowy w kasety wezwań. Na płytce piętrowskazywacza znajdują się dodatkowe zaciski do połączenia przycisków góra/dół, służą one do ułatwienia elektrycznego montażu kaset. Niewielkie wymiary pozwalają na wbudowanie urządzenia w ościeżnicę.

Wyświetlacze dźwigowe CPP (również CPS-v oraz CPS-h) sterowane są szeregowo jednym wspólnym przewodem. Powoduje to prostotę instalacji, ograniczenie pomyłek i czasu montażu, znaczną oszczędność ilości kabli ciągnionych do przystanków.

Na uwagę zasługuje również niewielki prąd sterowania tego wyświetlacza - jedynie 3mA. Dzięki temu około 100 piętrowskazywaczy szeregowych można sterować z wyjścia sterownika bez dodatkowego przekaźnika pośredniczącego.

Produkujemy piętrowskazywacze CPP w dwóch wersjach o tych samych wymiarach zewnętrznych:

  • jednocyfrowe z centralnie umieszczonym segmentem 0...9 i diodami trójkątnymi,
  • dwucyfrowe z centralnie umieszczonymi segmentami -2...15 i diodami trójkątnymi.

Do kabiny dźwigu oraz na przystanku głównym proponujemy szeregowe piętrowskazywacze o większych znakach: CPS-v lub CPS-h. Razem pozwalają stworzyć sterowaną tylko jednym przewodem, nowoczesną i jednocześnie ekonomiczną sieć wyświetlania położenia/ruchu windy w kabinie oraz przystankach.

Produkujemy też uniwersalne piętrowskazywacze typu CNL.

Uwaga: Przy pomocy enkodera CEP możliwa jest współpraca piętrowskazywaczy szeregowych (jeden przewód) z dowolnym sterowaniem równoległym (wiele przewodów).

Opis wyprowadzeń

Przy listwie zaciskowej (pod przewody max 1,5mm2) znajdują się następujące oznaczenia:

  • +24V-    zasilanie urządzenia napięciem 24Vdc oraz masa
  • +WE-    sterowanie

Jeśli piętrowskazywacz sterowany jest z „plusa” sterowanie łączymy z +WE, a WE- z masą, gdy sterujemy minusem, przewód łączymy z +WE, a WE- z zasilaniem +24Vdc.

Są również dodatkowe zaciski i pola lutownicze G oraz D przeznaczone do połączeń z przyciskami góra/dół.

Uruchomienie aparatu

Po zasileniu, spolaryzowaniu wejścia i dołączeniu przewodu sterującego do listwy zaciskowej piętrowskazywacze CPP są gotowe do pracy.

W przypadku współpracy:

  • ze sterownikiem Πk+  wejścia WE- piętrowskazywaczy łączy się z wyjściem Q25 sterownika (+WE zwiera z zasilaniem),
  • ze sterownikiem CSD4  wejścia +WE piętrowskazywaczy łączy się z wyjściem Q40 sterownika (WE- zwiera z masą),
  • z  enkoderem CEP  wejścia WE- piętrowskazywaczy łączy się z wyjściem wy enkodera (+WE zwiera z zasilaniem).

Należy unikać prowadzenia przewodu sterującego w sąsiedztwie przewodów mocy. W kablu zwisowym pożądane jest oddzielenie przewodu sterującego od pozostałych przewodem masy. Ekranowanie nie jest konieczne.

Parametry techniczne

Zasilanie: 24Vdc (+-25%)/0,05A

Pobór prądu przez wejście: ok.3mA

Wysokość znaku: 20mm

Proponowane wymiary okienka w kasecie: 40*50mm

Ilość przystanków: maks –9 ... 99, typ. –3 ... 15, dodatkowo znaki specjalne

Mocowanie: 4 wkręty M3 (rozstaw otworów 38*78mm)

Wymiary aparatu: 46*86*12mm
