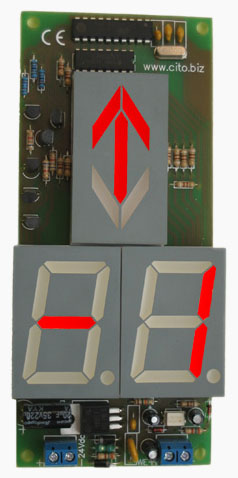

Piętrowskazywacze CPS-v w ciekawej, eleganckiej formie wizualizują pracę dźwigu. Położenie kabiny jest wyświetlane na 1.5 calowych czerwonych (opcja - zielonych) cyfrach, a jej ruch na unikatowych „płynących” strzałkach. Można wyświetlać znaki specjalne np. o awariach dźwigu.
Inwestor ma możliwość wyboru:
Wszystkie wyświetlacze dźwigowe CPS montowane w kabinie i na przystankach steruje się tylko jednym typowym wyjściem sterownika.
Dzięki temu przy montażu można zaoszczędzić sporo robocizny oraz znacznie ograniczyć ( w zależności od dźwigu o ok. 10 ) ilość przewodów w kablu zwisowym oraz ( również o ok. 10 ) ciągnionych szybem do przystanków.
Uwzględniając cenę naszego piętrowskazywacza ze strzałką oznacza to wymierne korzyści finansowe.
Kolejną cechą wyróżniającą piętrowskazywacz szeregowy jest minimalny pobór prądu przez wejście sterujące - wynosi on średnio ok. 3mA. Bez obaw o przeciążenie można łączyć wiele CPSów z bezpośrednio wyjściem sterownika.
W CPS-v zminimalizowano szerokość modułu - aby umożliwić montaż w ościeżnicy. Firma nasza produkuje również horyzontalną wersję piętrowskazywacza szeregowego - CPS-h. Zachowano w niej identyczny, elegancki sposób sterowania i wyświetlania informacji. Wersje różnią się wymiarami. CPS-h pasuje do "poziomych" puszek po starszych piętrowskazywaczach.
Do kaset wezwań na przystankach proponujemy zastosować piętrowskazywacze szeregowe typu CPP.
Produkujemy też uniwersalne piętrowskazywacze typu CNL.
Uwaga: Przy pomocy enkodera CEP możliwa jest współpraca piętrowskazywaczy szeregowych (jeden przewód) z dowolnym sterowaniem równoległym (wiele przewodów).
Przy listwie zaciskowej (pod przewody max 1,5mm2) znajdują się następujące oznaczenia:
Jeśli piętrowskazywacz sterowany jest z „plusa” sterowanie łączymy z +WE, a WE- z masą, gdy sterujemy minusem, przewód łączymy z -WE, a WE+ z zasilaniem +24Vdc.
Po dołączeniu zasilania i przewodu sterującego do listwy zaciskowej piętrowskazywacz CPS-v jest gotowy do pracy.
W przypadku współpracy:
Należy unikać prowadzenia przewodu sterującego w sąsiedztwie przewodów mocy. W kablu zwisowym pożądane jest oddzielenie przewodu sterującego od pozostałych przewodem masy. Ekranowanie nie jest konieczne.
Zasilanie: 24Vdc (+-25%)/0,1A
Pobór prądu przez wejście: ok.3mA
Wysokość cyfry/strzałki: 39mm/46mm
Ilość przystanków: maks –9 ... 99, typ. –2 ... 15, dodatkowo znaki specjalne
Mocowanie: 4 wkręty M3 (rozstaw otworów 56*139mm)
Wymiary aparatu: 64*147*15mm
